ماکتهای توپوگرافی سالهاست که بهعنوان یکی از مهمترین ابزارهای نمایش عوارض زمین در پروژههای عمرانی، معماری، شهرسازی و مطالعات محیطزیست مورد استفاده قرار میگیرند. در گذشته ساخت این ماکتها نیازمند ساعتها کار دستی، برش لایههای مختلف و صرف هزینه قابل توجه بود. اما امروزه با پیشرفت فناوری پرینت سهبعدی، این فرآیند با دقت بیشتر، سرعت بالاتر و هزینه مناسبتر انجام میشود.
به کار گیری روش ساخت این ماکت های با چاپگرهای سه بعدی این امکان را فراهم میکند در زمان کمتر و با دقت بالاتری عملیات ساخت انجام شود.
اگر تا چند سال قبل ساخت یک ماکت توپوگرافی چندین روز یا حتی چند هفته زمان میبرد، اکنون میتوان همان مدل را تنها در چند ساعت یا چند روز، با جزئیات بسیار بالا تولید کرد. همین موضوع باعث شده است که بسیاری از دفاتر معماری، شرکتهای مهندسی، مشاوران شهرسازی، دانشگاهها و حتی دانشجویان، برای ساخت ماکتهای توپوگرافی به سراغ پرینترهای سهبعدی بروند.
در این مقاله با نحوه ساخت ماکت توپوگرافی با پرینتر سهبعدی، مزایا، کاربردها، مراحل تولید و نکاتی که قبل از سفارش باید بدانید آشنا میشویم.

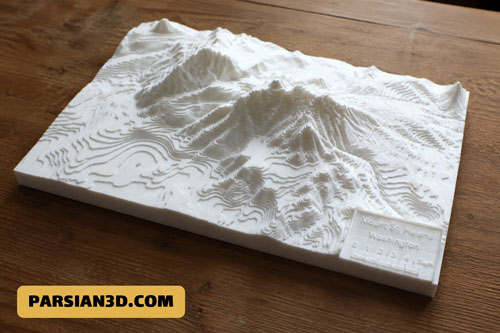

ماکت توپوگرافی، نمایش سهبعدی عوارض طبیعی یا مصنوعی یک منطقه است که اختلاف ارتفاع، شیب زمین، درهها، تپهها، مسیر رودخانهها و سایر ویژگیهای سطح زمین را بهصورت فیزیکی نشان میدهد.
برخلاف نقشههای دوبعدی که درک اختلاف ارتفاع در آنها نیاز به تجربه دارد، یک ماکت سهبعدی به بیننده این امکان را میدهد که تنها با یک نگاه، شکل واقعی زمین را درک کند. از همین رو، این نوع ماکتها در جلسات ارائه پروژه، بررسی طرحهای عمرانی و آموزش بسیار کاربردی هستند.
تا چند سال قبل، ساخت چنین ماکتهایی معمولاً با برش لایههای فوم، MDF یا پلکسی انجام میشد. این روش علاوه بر زمان زیاد، دقت محدودی نیز داشت و ایجاد جزئیات پیچیده کار سادهای نبود.
پرینت سهبعدی این روند را متحول کرده است. پس از آماده شدن مدل دیجیتال، دستگاه بدون نیاز به برش دستی، ماکت را بهصورت لایهبهلایه تولید میکند. نتیجه، مدلی دقیق، تمیز و کاملاً مطابق با اطلاعات ارتفاعی است.
از مهمترین دلایل استقبال از این روش میتوان به موارد زیر اشاره کرد:
با توجه به همین مزایا، امروزه بسیاری از شرکتهای مهندسی ترجیح میدهند به جای روشهای سنتی، از خدمات پرینت سهبعدی برای ساخت ماکتهای توپوگرافی استفاده کنند.

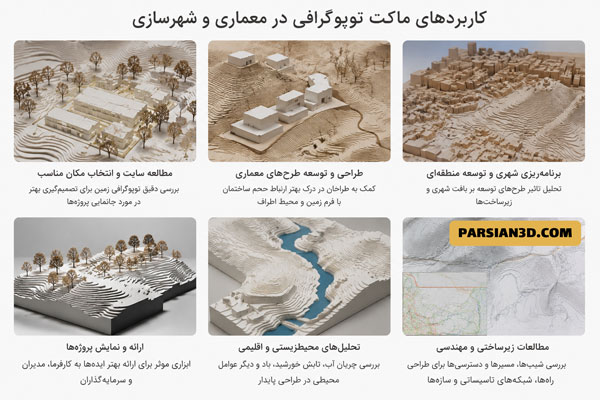

کاربرد این نوع ماکتها تنها به دانشگاهها محدود نمیشود. امروزه در بسیاری از پروژههای حرفهای از آنها استفاده میشود.
معماران برای بررسی نحوه قرارگیری ساختمان روی زمین، میزان شیب، دید مناسب و ارتباط پروژه با محیط اطراف از ماکتهای توپوگرافی استفاده میکنند. مشاهده حجم ساختمان روی یک مدل واقعی، تصمیمگیری درباره طراحی را بسیار سادهتر میکند.
در پروژههای راهسازی، سدسازی، تونل، پل و شبکههای زیرساختی، شناخت دقیق توپوگرافی اهمیت زیادی دارد. یک ماکت فیزیکی میتواند در جلسات فنی، اطلاعات پروژه را بسیار بهتر از نقشههای دوبعدی منتقل کند.
از رایجترین کاربردهای این ماکتها میتوان به پایاننامهها، پروژههای معماری، شهرسازی، جغرافیا و مهندسی عمران اشاره کرد. بسیاری از دانشجویان برای ارائه پروژههای خود از ماکتهای چاپ سهبعدی استفاده میکنند، زیرا علاوه بر زیبایی، دقت بالایی نیز دارند.
گاهی هدف از ساخت ماکت، معرفی یک پروژه سرمایهگذاری یا نمایش یک طرح در نمایشگاه است. در این شرایط، کیفیت ظاهری و دقت مدل اهمیت زیادی پیدا میکند و پرینت سهبعدی میتواند نتیجهای حرفهای ارائه دهد.
اولین مرحله، تهیه اطلاعات ارتفاعی منطقه است. این اطلاعات معمولاً از منابع مختلفی مانند فایلهای GIS، مدل رقومی ارتفاع (DEM)، دادههای نقشهبرداری یا تصاویر ماهوارهای استخراج میشوند.
نرم افزارهایی مثل CIVIL3D ، این امکان را فراهم میکنند تا پوسته ای متشکل از نقاط استخراج شده ایجاد شوند که به آن سطح مش بندی شده میگویند . این سطح در واقع گذرنده از نقاطی هست که هر یک معرف ناحیه ای از منطقه مد نظر است .
هر ناحیه از منطقه شامل پستی و بلندی با هم تقاوت مختصاتی دارند که از کنار هم قرار گیری ای نقاط سطح آن شکل می گیرد.
پس از آماده شدن دادهها، مدل سهبعدی در نرمافزارهای تخصصی ساخته میشود. در این مرحله میتوان مقیاس مدل، میزان بزرگنمایی ارتفاع، ضخامت پایه و جزئیات موردنیاز را نیز تعیین کرد.
در نهایت فایل سهبعدی برای چاپ آماده میشود و وارد نرمافزار اسلایسر خواهد شد تا مسیر حرکت پرینتر و تنظیمات چاپ مشخص شود.
یکی از مهمترین مراحل ساخت ماکت، انتخاب مقیاس مناسب است. اگر مقیاس بیش از حد کوچک باشد، بسیاری از جزئیات از بین میروند و اگر بیش از حد بزرگ انتخاب شود، زمان چاپ، مصرف فیلامنت و هزینه ساخت افزایش پیدا میکند.
بنابراین پیش از شروع چاپ باید هدف از ساخت ماکت مشخص باشد؛ آیا مدل برای ارائه دانشگاهی ساخته میشود، قرار است در یک نمایشگاه به نمایش گذاشته شود یا در جلسات فنی مورد استفاده قرار میگیرد؟ پاسخ به این پرسش در انتخاب مقیاس مناسب نقش مهمی دارد.
هرچقدر دادههای اولیه دقیقتر باشند، نتیجه نهایی نیز کیفیت بالاتری خواهد داشت. اگر فایل ارتفاعی دارای نویز، خطا یا کمبود اطلاعات باشد، این مشکلات در ماکت چاپشده نیز دیده خواهند شد.
از این رو، قبل از شروع فرآیند چاپ، فایل سهبعدی معمولاً بررسی و اصلاح میشود تا سطح زمین، لبهها و جزئیات مدل کاملاً آماده تولید باشند.
انتخاب متریال مناسب تأثیر مستقیمی بر کیفیت، دوام و ظاهر نهایی ماکت دارد. هرچند پرینترهای سهبعدی از مواد مختلفی پشتیبانی میکنند، اما برای ساخت ماکتهای توپوگرافی معمولاً از فیلامنتهای PLA و PETG بیشتر استفاده میشود.
PLA به دلیل کیفیت سطح مناسب، دقت بالا، تاببرداشت کم و سهولت چاپ، رایجترین گزینه برای ساخت ماکتهای معماری و توپوگرافی است. اگر ماکت صرفاً برای ارائه، نمایشگاه یا پروژه دانشگاهی استفاده شود، PLA معمولاً بهترین انتخاب خواهد بود.
پیشنهاد مطالعه >> آشنایی با فیلامنت PLA
در مقابل، اگر قرار باشد ماکت به دفعات جابهجا شود یا در محیطهای مختلف مورد استفاده قرار گیرد، استفاده از PETG میتواند دوام بیشتری ایجاد کند. این متریال در برابر ضربه مقاومت بالاتری دارد و احتمال شکستن آن کمتر است.
در برخی پروژههای خاص نیز از رزین یا فناوریهای دیگر استفاده میشود، اما برای بیشتر ماکتهای توپوگرافی، چاپ FDM با PLA بهترین تعادل را میان کیفیت، هزینه و سرعت ایجاد میکند.
پس از آماده شدن فایل سهبعدی، تنظیمات چاپ اهمیت زیادی پیدا میکند. انتخاب نادرست ارتفاع لایه، ضخامت دیواره یا درصد اینفیل میتواند کیفیت ماکت را تحت تأثیر قرار دهد.
برای ماکتهای توپوگرافی معمولاً از ارتفاع لایههای پایین استفاده میشود تا خطوط لایهها کمتر دیده شوند و شیبها طبیعیتر به نظر برسند.
همچنین در بسیاری از پروژهها، نیازی به اینفیل زیاد نیست؛ زیرا هدف ساخت یک مدل نمایشی است و نه قطعهای که تحت بار مکانیکی قرار گیرد. این موضوع علاوه بر کاهش مصرف فیلامنت، زمان چاپ را نیز کمتر میکند.
اگر ماکت دارای قسمتهای معلق باشد، از ساپورت استفاده میشود، اما طراح معمولاً مدل را به گونهای آماده میکند که نیاز به ساپورت به حداقل برسد تا سطح نهایی تمیزتر باشد.
در این نوع پروژه ها به این دلیل که بیشتر نمایش کلی مدل مطرح است ، استحکام نقش چندان پررنگی ندارد و میتوان تا حدود زیادی از اینفیل کم استفاده کرد
اینفیل در پرینت سه بعدی چیست ؟
یکی از سؤالات رایج مشتریان این است که آیا میتوان یک منطقه وسیع را بهصورت یکپارچه چاپ کرد؟
پاسخ به ابعاد پرینتر بستگی دارد، اما در عمل بسیاری از ماکتهای بزرگ به چند بخش تقسیم میشوند. هر قسمت بهصورت جداگانه چاپ شده و سپس با دقت در کنار یکدیگر مونتاژ میشود.
اگر این تقسیمبندی بهدرستی انجام شود، محل اتصال قطعات پس از مونتاژ تقریباً قابل تشخیص نخواهد بود و مدل نهایی ظاهری یکپارچه خواهد داشت.
این روش امکان ساخت ماکتهایی با ابعاد یک متر، دو متر یا حتی بزرگتر را نیز فراهم میکند.
بسیاری از ماکتهای توپوگرافی بهصورت تکرنگ چاپ میشوند، اما در برخی پروژهها رنگآمیزی نقش مهمی در افزایش خوانایی مدل دارد.
برای مثال میتوان ارتفاعات را با طیفهای مختلف رنگ، مسیر رودخانهها را با رنگ آبی، پوشش گیاهی را با رنگ سبز یا مسیرهای ارتباطی را با رنگهای متفاوت نمایش داد.
علاوه بر رنگآمیزی، عملیات پرداخت نیز میتواند ظاهر مدل را حرفهایتر کند. حذف آثار ساپورت، تمیزکاری، سنبادهکاری و استفاده از پوشش محافظ باعث میشود ماکت برای نمایش در جلسات یا نمایشگاهها کیفیت بالاتری داشته باشد.
یکی از مهمترین مزایای پرینت سهبعدی، امکان شخصیسازی کامل ماکت است.
در صورت نیاز میتوان موارد زیر را نیز به مدل اضافه کرد:
این امکانات باعث میشود ماکت علاوه بر نمایش عوارض زمین، اطلاعات پروژه را نیز به شکل واضحتری منتقل کند.
هزینه ساخت یک ماکت تنها به ابعاد آن وابسته نیست و عوامل مختلفی در قیمت نهایی نقش دارند.
مهمترین عوامل عبارتاند از:
در نتیجه، دو ماکت با ابعاد یکسان میتوانند هزینههای کاملاً متفاوتی داشته باشند.
برای اینکه فرآیند ساخت سریعتر انجام شود، بهتر است هنگام ثبت سفارش اطلاعات زیر را آماده داشته باشید:
هرچه اطلاعات اولیه کاملتر باشد، امکان ارائه قیمت دقیقتر و زمان تحویل واقعی نیز بیشتر خواهد بود.
ساخت یک ماکت توپوگرافی باکیفیت تنها به داشتن یک پرینتر سهبعدی محدود نمیشود. تجربه در آمادهسازی فایل، انتخاب تنظیمات چاپ، تقسیم صحیح مدل، مونتاژ دقیق و پرداخت نهایی، همگی در کیفیت نتیجه تأثیر مستقیم دارند.
یک مرکز تخصصی میتواند پیش از شروع چاپ، فایل شما را بررسی کند، مشکلات احتمالی را برطرف سازد و بهترین روش تولید را پیشنهاد دهد. این موضوع از دوبارهکاری، افزایش هزینه و اتلاف زمان جلوگیری میکند.
پرینت سهبعدی، ساخت ماکتهای توپوگرافی را از یک فرآیند زمانبر و پرهزینه به روشی دقیق، سریع و قابل اعتماد تبدیل کرده است. امروزه دفاتر معماری، شرکتهای عمرانی، مشاوران شهرسازی، دانشگاهها و پژوهشگران میتوانند با استفاده از این فناوری، مدلهایی با جزئیات بالا و کیفیت حرفهای تولید کنند.
اگر برای پروژه دانشگاهی، طرح معماری، مطالعات عمرانی یا ارائه یک پروژه سرمایهگذاری به ماکت توپوگرافی نیاز دارید، کافی است فایل یا اطلاعات اولیه پروژه را برای ما ارسال کنید. پس از بررسی، مناسبترین روش ساخت، زمان تحویل و برآورد هزینه به شما اعلام خواهد شد تا ماکتی دقیق و متناسب با نیاز پروژه در اختیار داشته باشید.
