بهینه‌سازی طراحی قطعات برای چاپ سه‌بعدی یکی از مهم‌ترین مراحل موفقیت در تولید افزایشی یا همان Additive Manufacturing است. اصول Design for Additive Manufacturing یا DfAM به ما کمک می‌کند تا با درک دقیق توانایی‌ها و محدودیت‌های چاپ سه‌بعدی، قطعاتی طراحی کنیم که هم از نظر عملکرد فنی کارآمد باشند و هم فرآیند ساخت آن‌ها مقرون‌به‌صرفه، سریع و بدون خطا باشد. در این مقاله، به بررسی تکنیک‌ها، روش‌ها، مزایا، معایب و اصول کلیدی DfAM می‌پردازیم و با ارائه جداول و نکات کاربردی، مسیر طراحی حرفه‌ای برای چاپ سه‌بعدی را هموار می‌کنیم.
شاید برای شما مفید باشد : پرینت سه بعدی

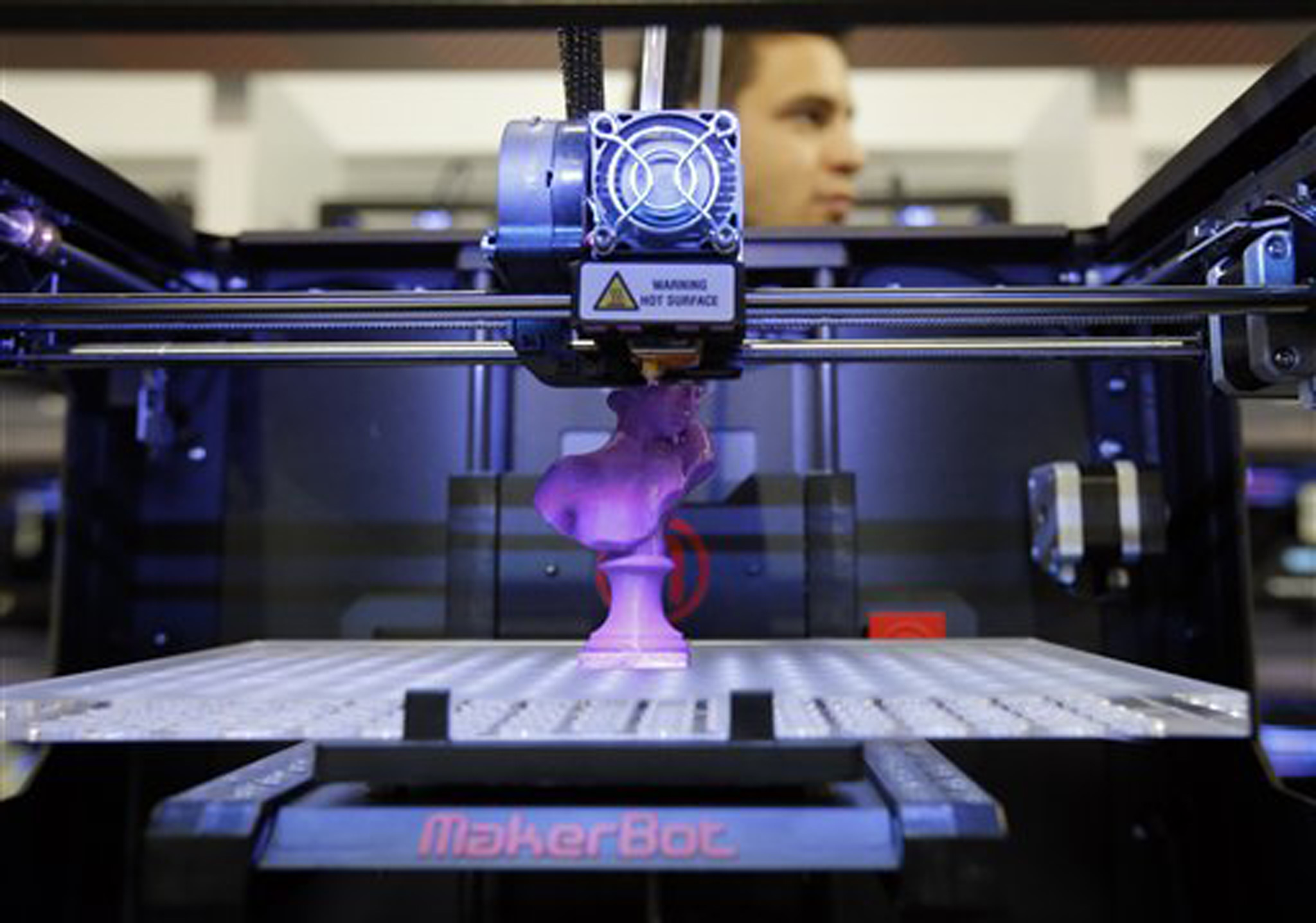

برای دستیابی به قطعاتی بهینه در چاپ سه‌بعدی، باید از همان مرحله طراحی، ویژگی‌های تکنولوژی چاپ را در نظر بگیریم. طراحی سنتی با روش‌های کاهشی یا قالب‌گیری تفاوت زیادی با DfAM دارد.
طراحی بهینه برای چاپ سه‌بعدی مبتنی بر حذف محدودیت‌های ساخت سنتی و استفاده از آزادی‌های هندسی چاپ افزایشی است. بر خلاف طراحی سنتی، در DfAM می‌توان اشکال پیچیده، ساختارهای داخلی و قطعات سبک‌سازی‌شده را با دقت بالا تولید کرد.
DfAM به طراح اجازه می‌دهد تا بدون نیاز به ماشین‌کاری یا قالب‌سازی، هندسه‌های ارگانیک، سازه‌های مشبک و شکل‌های توخالی را پیاده‌سازی کند. این آزادی به بهبود عملکرد و کاهش وزن منجر می‌شود.
شناخت تکنیک‌های مهم در فرآیند طراحی برای چاپ سه‌بعدی باعث بهینه‌سازی زمان تولید، مصرف مواد و دوام قطعات می‌شود.
استفاده از زوایای طراحی خاص (معمولاً کمتر از ۴۵ درجه) به کاهش نیاز به ساپورت در چاپ کمک می‌کند. طراحی طاق‌ها، شیب‌ها و سوراخ‌های افقی باید با دقت انجام شود.
ساختارهای شبکه‌ای مانند gyroid یا honeycomb امکان کاهش مصرف ماده، سبک‌تر شدن قطعه و حفظ استحکام را فراهم می‌سازند.
| نوع ساختار | مزیت اصلی | کاربرد رایج |
|---|---|---|
| Gyroid | استحکام بالا و سبک | قطعات صنعتی و زیستی |
| Honeycomb | ساده و مقاوم | پوسته‌های بیرونی قطعات |
| Voronoi | زیبایی و تهویه عالی | طراحی‌های هنری و پزشکی |
برای چاپ قطعات بزرگ با چاپگرهای رومیزی یا صنعتی، طراحی به‌صورت ماژولار و مونتاژپذیر بسیار مؤثر است. این روش از شکست چاپ و اعوجاج جلوگیری می‌کند.
جهت قرارگیری مدل در صفحه ساخت تأثیر زیادی بر کیفیت سطح، میزان ساپورت، استحکام مکانیکی و زمان چاپ دارد.
جهت چاپ بر مقاومت در برابر نیروهای عمود بر لایه‌ها اثرگذار است. قطعاتی که تحت بار خمشی قرار می‌گیرند، باید با لایه‌بندی موازی با محور نیرو طراحی شوند.
سطوحی که در تماس با بستر چاپ هستند، کیفیت سطح پایین‌تری دارند. برای بخش‌های ظاهری یا دقیق، باید آن‌ها را رو به بالا یا با زاویه مناسب قرار داد.
| زاویه چاپ (درجه) | نیاز به ساپورت | کیفیت سطح | زمان چاپ |
|---|---|---|---|
| ۰ | زیاد | ضعیف | بیشتر |
| ۴۵ | متوسط | مناسب | متعادل |
| ۹۰ | کم | عالی | سریع‌تر |
در طراحی برای چاپ سه‌بعدی، شناخت ویژگی‌های مواد تأثیر مستقیمی بر عملکرد قطعه نهایی دارد.
| نوع ماده | مزیت‌ها | محدودیت‌ها | کاربردها |
|---|---|---|---|
| PLA | زیست‌تخریب‌پذیر، پرینت آسان | شکننده، دمای کاری پایین | ماکت، نمونه‌سازی سریع |
| PETG | مقاوم به آب، انعطاف‌پذیر | نیاز به دمای نازل بالا | قطعات مهندسی سبک |
| ABS | مقاوم حرارتی، مستحکم | بو و انقباض زیاد | قطعات صنعتی و کاربردی |
| Nylon | بسیار مقاوم، انعطاف‌پذیر | جذب رطوبت بالا | چرخ‌دنده، اتصالات مکانیکی |
| Resin (رزینی) | دقت و ظرافت بسیار بالا | شکنندگی، نیاز به پس‌پخت | قطعات ظریف، پزشکی، جواهر |
اگر هدف قطعه مقاومت بالا باشد (مثلاً در چرخ‌دنده یا قطعات کاربردی صنعتی)، باید از Nylon یا PETG استفاده کرد. اگر دقت در اولویت باشد، رزین‌های حساس به نور مناسب‌تر هستند.
تلورانس مناسب در طراحی DfAM از اهمیت بالایی برخوردار است، زیرا چاپگرهای سه‌بعدی دارای خطای ابعادی هستند.
برای قطعات مونتاژشونده یا متحرک، گپ بین سطوح باید حداقل ۰٫۲ تا ۰٫۵ میلی‌متر باشد تا پس از پرینت به راحتی حرکت یا جدا شوند. این مقدار بسته به نوع چاپگر و متریال ممکن است تغییر کند.
در طراحی لولاها، چرخ‌ها یا مفاصل چرخنده، باید از گپ دقیق بین قطعات استفاده شود تا عملکرد مکانیکی حفظ شود.
بسیاری از نرم‌افزارهای CAD با ویژگی‌های خاصی برای طراحی بهینه در چاپ سه‌بعدی ارائه می‌شوند.
| نام نرم‌افزار | ویژگی برجسته | مناسب برای کاربرهای |
|---|---|---|
| Fusion 360 | طراحی پارامتریک و Simulation | مهندسان و طراحان صنعتی |
| SolidWorks | قدرت مونتاژ و تحلیل تنش | تولید قطعات کاربردی |
| Rhino + Grasshopper | طراحی ارگانیک و الگوریتمی | طراحان معماری و زیستی |
| Tinkercad | رابط کاربری ساده | مبتدی‌ها و طراحان مبتدی |
| FreeCAD | متن‌باز و رایگان | کاربران با بودجه محدود |
استفاده از اصول DfAM باعث بهبود عملکرد، کاهش هزینه و بهره‌وری در تولید می‌شود.
با کاهش ساپورت و استفاده از ساختارهای مشبک، زمان چاپ و پس‌پردازش کاهش می‌یابد.
استفاده از طراحی سبک و مشبک منجر به مصرف کمتر فیلامنت یا رزین می‌شود.
طراحی دقیق، بهبود مقاومت و کارایی قطعه در محیط‌های واقعی را به‌دنبال دارد.
در صورت نادیده گرفتن اصول DfAM، مشکلات متعددی در چاپ یا عملکرد قطعه نهایی به‌وجود می‌آید.
اگر قطعه در جهت نامناسب طراحی شود، لایه‌ها ضعیف شده و قطعه به‌راحتی می‌شکند.
نداشتن فاصله مناسب بین قطعات باعث اتصال کامل و عدم حرکت قطعات پس از چاپ می‌شود.
طراحی بدون در نظر گرفتن زاویه چاپ، باعث تولید ساپورت‌های اضافی و افزایش زمان و هزینه چاپ می‌شود.
در بسیاری از صنایع، بهینه‌سازی طراحی برای چاپ سه‌بعدی نه‌تنها باعث کاهش هزینه می‌شود، بلکه بهره‌وری سیستم را نیز افزایش می‌دهد.
طراحی دقیق ایمپلنت‌های سفارشی یا گایدهای جراحی با کمک چاپ سه‌بعدی رزینی یا فلزی، به دقت درمان و سرعت بهبود بیماران کمک می‌کند.
در این صنعت وزن هر قطعه اهمیت بالایی دارد. طراحی مشبک یا ساختار توخالی در قطعات DfAM منجر به کاهش وزن تا ۶۰ درصد با حفظ استحکام می‌شود.
ساخت قطعات جایگزین سبک، قطعات نمونه‌سازی سریع، یا طراحی قالب‌های موقت از مزایای کاربرد DfAM در این حوزه است.
با استفاده از ساختارهای Voronoi و نرم‌افزارهای طراحی ارگانیک، بازویی طراحی شد که ۵۰٪ سبک‌تر از مدل قبلی بود و همچنان تحمل نیروی یکسانی داشت.
با طراحی درونی کانال‌های خنک‌کننده پیچیده با DfAM، راندمان خنک‌سازی افزایش و مصرف انرژی کاهش یافت.
با نرم‌افزارهایی مانند Fusion 360 یا Ansys، تحلیل تنش و مقاومت قطعات قبل از چاپ می‌تواند از خطا و هزینه جلوگیری کند.
در این روش، نرم‌افزار به‌طور خودکار هندسه‌ای تولید می‌کند که بالاترین عملکرد را با کمترین ماده دارد.
در چاپ سه‌بعدی می‌توان عملکرد چند قطعه را در قالب یک طراحی تلفیقی، بدون نیاز به مونتاژ، انجام داد.
آیا همه نرم‌افزارهای CAD برای DfAM مناسب‌اند؟
خیر. برخی نرم‌افزارها فاقد قابلیت‌های مشبک‌سازی، تحلیل تنش یا بهینه‌سازی توپولوژی هستند. توصیه می‌شود از Fusion 360 یا Rhino استفاده شود.
چه تلورانسی برای قطعات متحرک توصیه می‌شود؟
حدود ۰٫۲ تا ۰٫۵ میلی‌متر بسته به متریال و چاپگر توصیه می‌شود.
آیا طراحی مشبک مقاومت قطعه را کاهش می‌دهد؟
خیر، در صورت طراحی صحیح، ساختارهای مشبک می‌توانند نسبت به وزن خود مقاومت بسیار خوبی ارائه دهند.
آیا در طراحی DfAM محدودیتی برای اشکال پیچیده وجود دارد؟
عملاً خیر. چاپ سه‌بعدی آزادی بسیار بالایی در ایجاد فرم‌های ارگانیک و هندسه‌های پیچیده دارد.
در دنیای مدرن تولید، استفاده از اصول بهینه‌سازی طراحی برای چاپ سه‌بعدی، تنها یک انتخاب نیست بلکه یک ضرورت رقابتی است. با پیروی از تکنیک‌های DfAM، می‌توان قطعاتی با عملکرد بهتر، وزن کمتر، هزینه پایین‌تر و سرعت بالاتر تولید کرد. آینده طراحی مهندسی و تولید افزایشی با شناخت و اجرای صحیح اصول DfAM در هم تنیده است.
