مقدمه
مبانی تعمیر یا مونتاژ چاپگر سه بعدی یکی از موضوعات کلیدی برای کاربرانی است که با این دستگاهها سروکار دارند. یادگیری نحوه اسمبل قطعات، شناخت اجزای اصلی و آشنایی با تکنیکهای تعمیر و نگهداری نه تنها عمر پرینتر را افزایش میدهد، بلکه کیفیت چاپ را نیز بهبود میبخشد. در این مقاله به صورت گام به گام به معرفی اصول پایهای مونتاژ و تعمیر پرینترهای سه بعدی خواهیم پرداخت تا هم افراد مبتدی و هم تکنسینهای حرفهای بتوانند از آن بهره ببرند.
فریم پایه و ساختار نگهدارنده تمام قطعات چاپگر سه بعدی است. کیفیت و استحکام آن نقش مهمی در دقت چاپ دارد. در بسیاری از پرینترها از فلز یا آلومینیوم سبک استفاده میشود.
اکسترودر وظیفه هدایت و فشار دادن فیلامنت را به سمت نازل دارد. نازل نیز ماده مذاب را لایه به لایه روی سطح چاپ قرار میدهد. هرگونه خرابی در این بخش مستقیماً روی کیفیت چاپ اثر میگذارد.
صفحهای که قطعه روی آن ساخته میشود. ممکن است گرمشونده باشد تا از تابخوردگی مدل جلوگیری کند. تراز بودن آن یکی از مهمترین عوامل موفقیت چاپ است.
موتورها حرکت محورهای X، Y و Z را کنترل میکنند. تسمهها انتقالدهنده نیروی حرکتی هستند و شل شدن آنها دقت چاپ را کاهش میدهد.
برد اصلی (Motherboard) فرمانها را از نرم افزار دریافت کرده و به موتور و اکسترودر منتقل میکند. منبع تغذیه نیز وظیفه تأمین انرژی الکتریکی را بر عهده دارد.
شاید برایتان مفید باشد: پرینت سه بعدی رزینی
اولین مرحله، مطالعه دقیق دفترچه راهنما یا دستورالعمل شرکت سازنده است. هر مدل چاپگر ساختار متفاوتی دارد و باید بر اساس راهنمای رسمی اقدام شود.

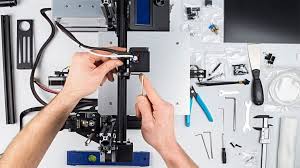

ابتدا فریم اصلی نصب شده و سپس قطعات مکانیکی مانند ریلها، محورهای حرکتی و تسمهها در جای خود قرار میگیرند. در این مرحله دقت در تراز بودن اهمیت زیادی دارد.
اکسترودر باید به درستی روی محور مربوطه نصب شود. نصب نازل نیز نیازمند دقت است تا نشتی یا گرفتگی رخ ندهد.
سیمکشیها و برد الکترونیکی باید طبق نقشه مدار انجام شوند. اشتباه در این بخش میتواند به سوختن قطعات یا عملکرد نادرست دستگاه منجر شود.
همیشه پیش از باز کردن دستگاه، باید مشکل اصلی شناسایی شود. صداهای غیرعادی، کیفیت پایین چاپ یا توقف ناگهانی از علائم رایج هستند.
یکی از مشکلات رایج گرفتگی نازل است. تمیز کردن یا تعویض نازل میتواند بسیاری از ایرادات چاپ را برطرف کند.
شل شدن تسمهها یا خرابی موتورها باعث از دست رفتن دقت چاپ میشود. سفت کردن تسمه و تست سلامت موتور از مراحل مهم تعمیر است.
در صورت کار نکردن چاپگر، ابتدا باید منبع تغذیه و فیوزها بررسی شوند. در موارد پیچیدهتر احتمال خرابی برد اصلی وجود دارد.
یکی از حساسترین مراحل مونتاژ، تراز کردن صفحه چاپ است. اگر صفحه کمی شیب داشته باشد، لایههای اول بهدرستی نمیچسبند و چاپ دچار شکست میشود. بسیاری از پرینترهای جدید سیستم اتو لولینگ دارند، اما در مدلهای قدیمی باید با دست پیچهای زیر صفحه تنظیم شوند.
فنهای خنککننده نقش مهمی در جلوگیری از تغییر شکل قطعات دارند. نصب درست فنها روی نازل و برد الکترونیکی، باعث افزایش طول عمر قطعات و بهبود کیفیت چاپ میشود.
یکی از موارد مهم در مونتاژ، مرتبسازی کابلها و جلوگیری از تماس آنها با قسمتهای متحرک یا گرمشونده است. استفاده از بستهای پلاستیکی و کاورهای محافظ توصیه میشود.
| مشکل رایج | دلیل احتمالی | راهحل پیشنهادی |
|---|---|---|
| نچسبیدن فیلامنت به صفحه | تراز نبودن صفحه یا کثیفی سطح | تراز مجدد صفحه و تمیز کردن سطح با الکل ایزوپروپیل |
| خطوط نامنظم در چاپ | شل بودن تسمه یا خرابی موتور | سفت کردن تسمه و بررسی سلامت موتور |
| گرفتگی نازل | استفاده از فیلامنت بیکیفیت یا دمای نامناسب | تعویض یا تمیز کردن نازل و بررسی دمای اکسترودر |
| توقف ناگهانی چاپ | مشکل در برد یا منبع تغذیه | بررسی کابلها، فیوز و در صورت نیاز تعویض پاور |
| صداهای غیرعادی | خشکی ریلها یا مشکل مکانیکی | روانکاری ریلها و بررسی قطعات مکانیکی |
هر چند بار چاپ، نازل باید با ابزار مخصوص یا فیلامنت تمیزکننده پاکسازی شود تا از گرفتگی جلوگیری شود.
شل بودن تسمهها و حرکت سخت ریلها باعث کاهش کیفیت چاپ میشود. باید بهطور دورهای بازدید و روغنکاری شوند.
بسیاری از مشکلات پرینترها با آپدیت نرمافزاری رفع میشوند. نصب نسخه جدید فریمور میتواند کارایی دستگاه را افزایش دهد.
مواد اولیه بیکیفیت علاوه بر افت کیفیت چاپ، باعث گرفتگی نازل و خرابی اکسترودر نیز میشوند. انتخاب فیلامنت استاندارد بسیار مهم است.
پس از هر تعمیر یا تعویض قطعه، پرینتر باید دوباره مونتاژ و تست شود. این مرحله شامل تراز صفحه، تست اکسترودر، بررسی حرکت محورها و اجرای یک چاپ آزمایشی است تا از صحت عملکرد اطمینان حاصل شود.
هنگامی که پرینت سه بعدی دچار مشکل میشود، اولین قدم مشاهده دقیق دستگاه است. باید وضعیت کابلها، تسمهها، فنها و نازل بررسی شود. بسیاری از ایرادات از اتصالات ساده ناشی میشوند.
پرینت یک مدل کوچک تستی مانند مکعب یا استوانه به شما کمک میکند مشکل را راحتتر شناسایی کنید. کیفیت خطوط و سطح چاپ میتواند نشانهای از ایراد مکانیکی یا نرمافزاری باشد.
اگر دما بیش از حد نوسان داشته باشد، احتمال خرابی سنسور دما یا المنت حرارتی وجود دارد. استفاده از نرم افزارهای مانیتورینگ دما در این مرحله توصیه میشود.
حرکت غیرطبیعی محورهای X، Y و Z اغلب به دلیل شل بودن تسمهها یا ایراد در موتورهای استپر است. تست دستی حرکت ریلها میتواند مشکل را آشکار کند.

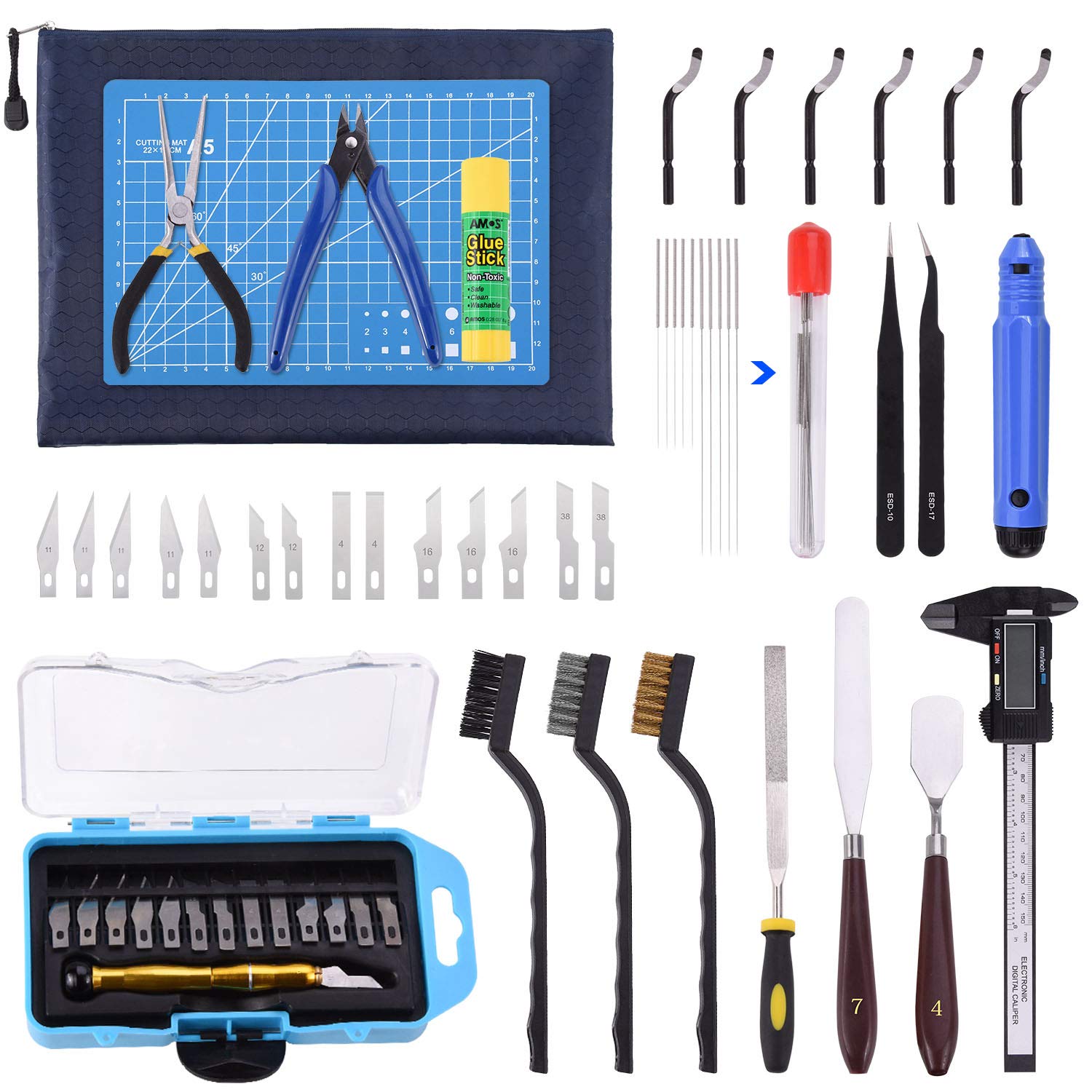

برای باز کردن قطعات کوچک و محکم کردن پیچهای حساس به ابزار دقیق نیاز دارید.
برای بررسی ولتاژ، جریان و سلامت مدارهای الکتریکی ضروری است.
سوزنهای تمیزکننده یا فیلامنتهای پاککننده مخصوص برای رفع گرفتگی نازل استفاده میشوند.
ریلها و محورهای حرکتی باید به طور دورهای روغنکاری شوند تا حرکت روانی داشته باشند.
خرابی فن یا سنسور حرارتی از مشکلات رایج است، بنابراین داشتن قطعات یدکی ضروری است.
تمیز کردن نازل معمولاً ارزانتر از خرید نازل جدید است، اما در صورت آسیبدیدگی جدی، تعویض کامل بهصرفهتر خواهد بود.
در بسیاری از موارد تعمیر برد پرهزینه و زمانبر است. خرید یک برد جدید و نصب آن میتواند راهحل سریعتر و مطمئنتر باشد.
موتورها در صورت سوختن قابل تعمیر نیستند و بهتر است تعویض شوند. با این حال، مشکلات جزئی مثل کابل یا درایور موتور اغلب با هزینه کم رفع میشوند.
| قطعه | تعمیر | تعویض | نتیجه پیشنهادی |
|---|---|---|---|
| نازل | کمهزینه (تمیزکاری) | متوسط (خرید جدید) | تعمیر در حالت گرفتگی، تعویض در خرابی |
| برد اصلی | پرهزینه و تخصصی | نسبتاً گران | تعویض پیشنهاد میشود |
| موتور استپر | تعمیر غیرممکن | هزینه متوسط | تعویض بهترین راه |
| تسمه و ریل | تعمیر با هزینه کم | خرید ارزان | هر دو روش امکانپذیر |
| فن خنککننده | گاهی تعمیرپذیر | ارزان | تعویض مطمئنتر است |
مبانی تعمیر یا مونتاژ چاپگر سه بعدی دانشی کاربردی و ضروری برای تمامی کاربران این دستگاهها است. شناخت قطعات اصلی، یادگیری مراحل مونتاژ و توجه به اصول نگهداری باعث افزایش طول عمر دستگاه و بهبود کیفیت چاپ میشود.
در بخش مونتاژ، توجه به تراز صفحه چاپ، نصب صحیح اکسترودر، کابلکشی ایمن و استفاده از فنهای خنککننده اهمیت زیادی دارد. در بخش تعمیر، مشکلاتی مانند گرفتگی نازل، شل شدن تسمهها، خرابی موتور و ایرادات برد اصلی از رایجترین موارد هستند. داشتن ابزار مناسب و آشنایی با روشهای عیبیابی مرحله به مرحله، باعث میشود تعمیرات به شکل دقیقتر و سریعتر انجام شود.
در نهایت، هر کاربری با کمی تمرین و مطالعه میتواند به راحتی پرینتر سه بعدی خود را مونتاژ کرده و بسیاری از مشکلات متداول را برطرف نماید. این امر نه تنها هزینههای نگهداری را کاهش میدهد بلکه اعتماد به نفس بیشتری برای استفاده از تکنولوژی پرینت سه بعدی ایجاد میکند.
بله. بسیاری از پرینترهای سه بعدی به صورت کیت عرضه میشوند و کاربر میتواند با دنبال کردن دفترچه راهنما مراحل مونتاژ را انجام دهد. با این حال نیاز به دقت و صرف زمان دارد.
بسته به میزان استفاده، معمولاً هر ۱ تا ۳ ماه یک بار سرویس دورهای شامل تمیز کردن نازل، بررسی تسمهها و روغنکاری ریلها توصیه میشود.
وقتی تمیز کردن نازل باعث رفع مشکل نمیشود یا کیفیت چاپ به شدت کاهش پیدا کرده، بهتر است نازل تعویض شود.
در بیشتر موارد تعمیر برد پرهزینه و زمانبر است. خرید یک برد جدید معمولاً گزینه بهتر و مطمئنتر است.
بله. فیلامنتهای بیکیفیت علاوه بر ایجاد گرفتگی نازل، میتوانند باعث خرابی اکسترودر و افت کیفیت چاپ شوند.
