رفع خطاهای رایج چاپ FDM؛ از کجی لایه تا گرفتگی نازل

در چاپ سه‌بعدی  یا خدمات پرینت سه بعدی به روش FDM (مدل‌سازی رسوبی)، خطاهای چاپی می‌توانند باعث هدر رفت زمان، مواد و انرژی شوند. خطاهایی مانند کج شدن لایه‌ها، بسته شدن نازل (clogging)، چسبندگی ضعیف لایه اول یا حباب در فیلامنت‌ها، از شایع‌ترین مشکلاتی هستند که کاربران با آن مواجه می‌شوند. در این مقاله، به‌صورت عملی و دقیق بررسی می‌کنیم که چگونه این خطاها را شناسایی و رفع کنیم تا کیفیت چاپ بهینه و نتایج حرفه‌ای حاصل شود.

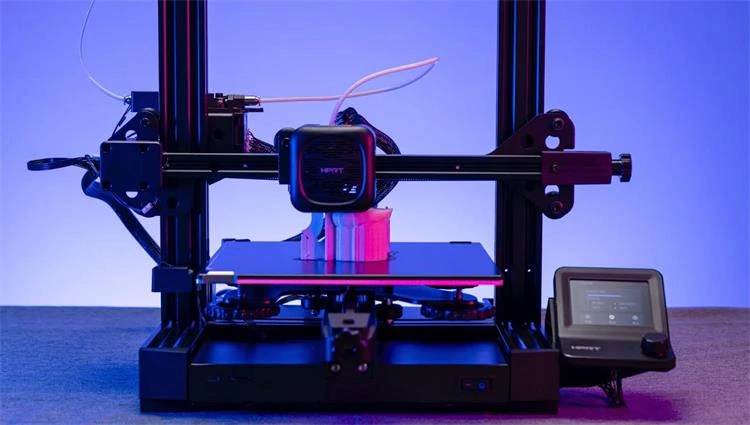

چاپ سه‌بعدی FDM با وجود محبوبیت بالا، گاهی با خطاهایی مانند کج شدن لایه‌ها، عدم چسبندگی به بستر، نازل گرفتگی و اکستروژن بیش از حد یا کمتر از حد مواجه می‌شود. شناسایی سریع این مشکلات و تنظیم دقیق دما، سرعت و کالیبراسیون می‌تواند کیفیت چاپ را به‌طور چشمگیری افزایش دهد.

کج شدن لایه‌ها (Layer Shifting)

کج شدن لایه‌ها اغلب ناشی از مشکلات مکانیکی، سرعت زیاد یا ناپایداری میز کار است. در این حالت، لایه‌ها به‌طور ناگهانی جابه‌جا می‌شوند و شیء نهایی به‌صورت کج یا ناهماهنگ چاپ می‌شود.

گرفتگی نازل (Nozzle Clogging)

یکی از مخرب‌ترین خطاها در چاپ FDM، بسته شدن نازل است. این مشکل معمولاً به دلیل ذرات سوخته‌ی فیلامنت، رزین‌های آلوده، دمای نادرست یا فیلامنت‌های بی‌کیفیت اتفاق می‌افتد.

عدم چسبندگی لایه اول به تخت چاپ

اگر لایه اول به درستی به بستر چاپ نچسبد، کل مدل ممکن است در مراحل بعدی از بستر جدا شده یا کج شود. این خطا معمولاً ناشی از ارتفاع نامناسب نازل، تخت چاپ کثیف یا تراز نبودن بستر است.

اکستروژن بیش از حد یا کم‌اکستروژن (Over/Under Extrusion)

این خطا در نتیجه نامناسب بودن تنظیمات جریان فیلامنت یا مشکلات اکسترودر رخ می‌دهد. در این حالت، بخش‌هایی از مدل با حجم کم یا بیش از حد فیلامنت چاپ می‌شود.

خطاهای چاپ FDM معمولاً به دلایلی مانند تنظیمات نادرست پرینتر، کیفیت پایین فیلامنت، مشکلات حرارتی و کالیبراسیون ناقص رخ می‌دهند. تجربه کاربر، شرایط محیطی و نگهداری نادرست نیز تأثیرگذارند. شناخت فنی عوامل و تجربه عملی در کاهش این خطاها نقش کلیدی دارد و کیفیت چاپ را بهبود می‌بخشد.

عوامل مکانیکی

• شل بودن تسمه‌ها یا پولی‌ها
• روان نبودن محور X یا Y
• ضربه‌های ناگهانی هنگام چاپ

عوامل نرم‌افزاری

• تنظیمات اشتباه در نرم‌افزار Slicer
• انتخاب سرعت چاپ نادرست
• عدم فعال‌سازی مناسب Retraction و Z-Hop

عوامل دمایی و مواد مصرفی

• دمای زیاد یا کم نازل
• استفاده از فیلامنت کهنه یا مرطوب
• رطوبت بالای محیط کار

برای رفع خطاهای رایج در چاپ FDM باید به‌طور دقیق منشأ مشکل را شناسایی کرد. برای عدم چسبندگی به صفحه ساخت، سطح بستر را تمیز کرده و از گرم‌کن مناسب استفاده کنید. کج شدن لایه‌ها معمولاً ناشی از ناهماهنگی محورها یا جریان هواست؛ دستگاه را تراز و محیط را کنترل کنید. گرفتگی نازل با تمیزکاری دوره‌ای و استفاده از فیلامنت باکیفیت قابل پیشگیری است. در صورت اکستروژن زیاد یا کم، کالیبراسیون دقیق اکسترودر و تنظیم درست Flow Rate و Retraction ضروری است. همچنین به دمای نازل، سرعت چاپ و خنک‌کنندگی صحیح توجه ویژه داشته باشید تا کیفیت نهایی بهبود یابد.

1. راهکارهای رفع کج شدن لایه‌ها

• تسمه‌های محور X و Y را سفت و تنظیم کنید
• از شتاب و سرعت حرکت منطقی استفاده کنید (مثلاً < 60mm/s برای مدل‌های دقیق)
• بررسی کنید که پولی‌ها و موتورهای استپر دچار لغزش نیستند
• استفاده از پایه‌های ضد لرزش زیر چاپگر

2. رفع گرفتگی نازل (Clogging)

• دمای مناسب را متناسب با نوع فیلامنت تنظیم کنید (مثلاً ۲۰۰ درجه برای PLA، ۲۴۰ برای PETG)
• از فیلامنت با کیفیت و خشک استفاده کنید
• هفته‌ای یک‌بار نازل را با فیلامنت پاک‌کننده یا روش Cold Pull تمیز کنید
• از فیلتر فیلامنت استفاده کنید تا گرد و خاک وارد نازل نشود

3. رفع مشکل چسبندگی لایه اول

• نازل را به تخت نزدیک‌تر کنید تا فاصله در حدود یک برگ A4 باشد
• تخت چاپ را تمیز و در صورت نیاز از چسب یا نوار کاپتون استفاده کنید
• تنظیمات Slicer مانند Brim یا Raft را فعال کنید
• از تخت‌های گرم‌شونده (Heated Bed) با دمای مناسب (۵۰–۶۰ درجه برای PLA) استفاده کنید

4. تنظیم صحیح اکستروژن برای جلوگیری از Over/Under

• کالیبره کردن جریان اکستروژن (Flow Rate) و E-Steps از طریق Marlin یا گیک‌کد
• اندازه‌گیری طول واقعی اکسترود شده با متر دقیق
• استفاده از قطر واقعی فیلامنت در نرم‌افزار اسلایسر (مثلاً ۱.۷۳ به‌جای ۱.۷۵)
• تست چاپ کالبراتور مانند “Calibration Cube” و “Temperature Tower”

شاید برای شما مناسب باشد : پرینت سه بعدی رزینی

مزایا

•  قیمت مناسب و در دسترس بودن چاپگرهای FDM
•  تنوع زیاد در فیلامنت‌های مصرفی (PLA، PETG، ABS و…)
•  کاربردهای صنعتی و خانگی گسترده
•  قابلیت تعمیر آسان و دسترسی به قطعات یدکی

معایب

•  احتمال بروز خطاهای مکانیکی و حرارتی بیشتر
•  نیاز به کالیبراسیون مکرر و نگهداری منظم
•  محدودیت در دقت جزئیات و سطح صاف نسبت به رزینی‌ها
•  چاپگرهای FDM برای سطوح بسیار ظریف مناسب نیستند

خطای رایج	علت احتمالی	راهکار مؤثر
کج شدن لایه‌ها	شل بودن تسمه، ضربه، سرعت زیاد	سفت کردن تسمه، کاهش سرعت
گرفتگی نازل	رزین سوخته، فیلامنت کهنه	Cold Pull، استفاده از فیلتر
عدم چسبندگی لایه اول	ارتفاع زیاد نازل، تخت کثیف	تنظیم ارتفاع، تمیز کردن تخت
اکستروژن زیاد/کم	Flow اشتباه، قطر نادرست فیلامنت	کالیبره کردن، وارد کردن قطر دقیق

• از OctoPrint برای مانیتورینگ و مدیریت چاپ از راه دور استفاده کنید
• پرینتر خود را به‌روزرسانی کرده و از سنسورهای BLTouch برای Leveling دقیق‌تر بهره ببرید
• با بررسی فایل G-Code می‌توانید مشکلات خاص لایه‌ها را پیش از چاپ تشخیص دهید
• از پروفایل‌های حرفه‌ای در Slicer مانند Cura یا PrusaSlicer بهره ببرید

چرا لایه‌های اول خوب چاپ می‌شوند اما در وسط مدل دچار انحراف می‌شود؟

احتمالاً مشکل مکانیکی یا گرمای بیش از حد موتورهای استپر باعث جابه‌جایی محور در لایه‌های بالاتر می‌شود. خنک‌سازی مناسب و کاهش سرعت می‌تواند کمک کند.

چرا نازل من بعد از چند ساعت چاپ، ناگهان مسدود می‌شود؟

علت می‌تواند کثیف بودن نازل، ورود ذرات ریز یا فیلامنت مرطوب باشد. توصیه می‌شود از فیلامنت خشک و تمیز استفاده کرده و نازل را منظم تمیز کنید.

بهترین دما برای چاپ PLA چیست؟

برای فیلامنت PLA معمولاً دمای ۱۹۰ تا ۲۱۰ درجه سانتی‌گراد مناسب است. دمای تخت نیز بین ۵۰ تا ۶۰ درجه توصیه می‌شود.

آیا چاپگرهای ارزان قیمت FDM هم می‌توانند خروجی دقیق ارائه دهند؟

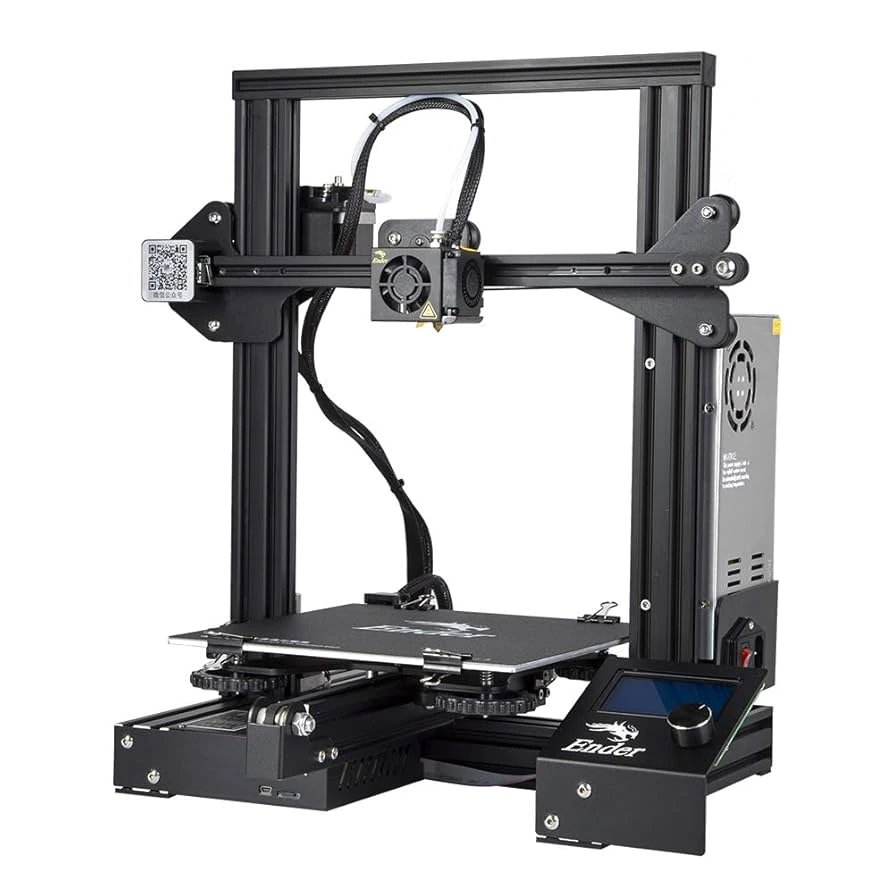

بله، با تنظیمات دقیق، کالیبراسیون و استفاده از فیلامنت با کیفیت، حتی چاپگرهای اقتصادی مانند Creality Ender 3 نیز قادر به ارائه خروجی دقیق هستند.
